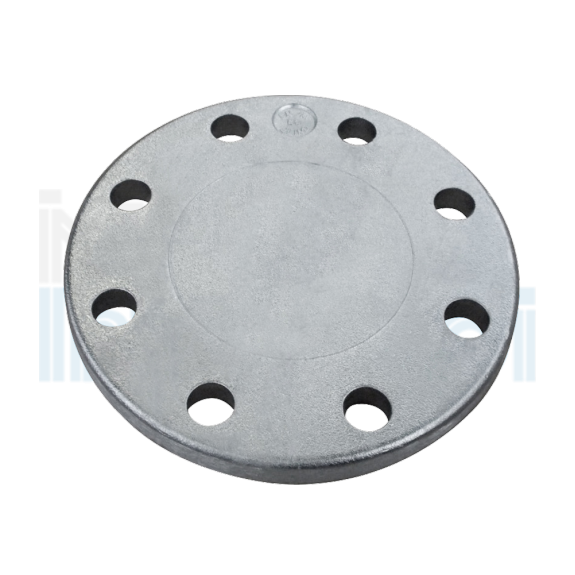

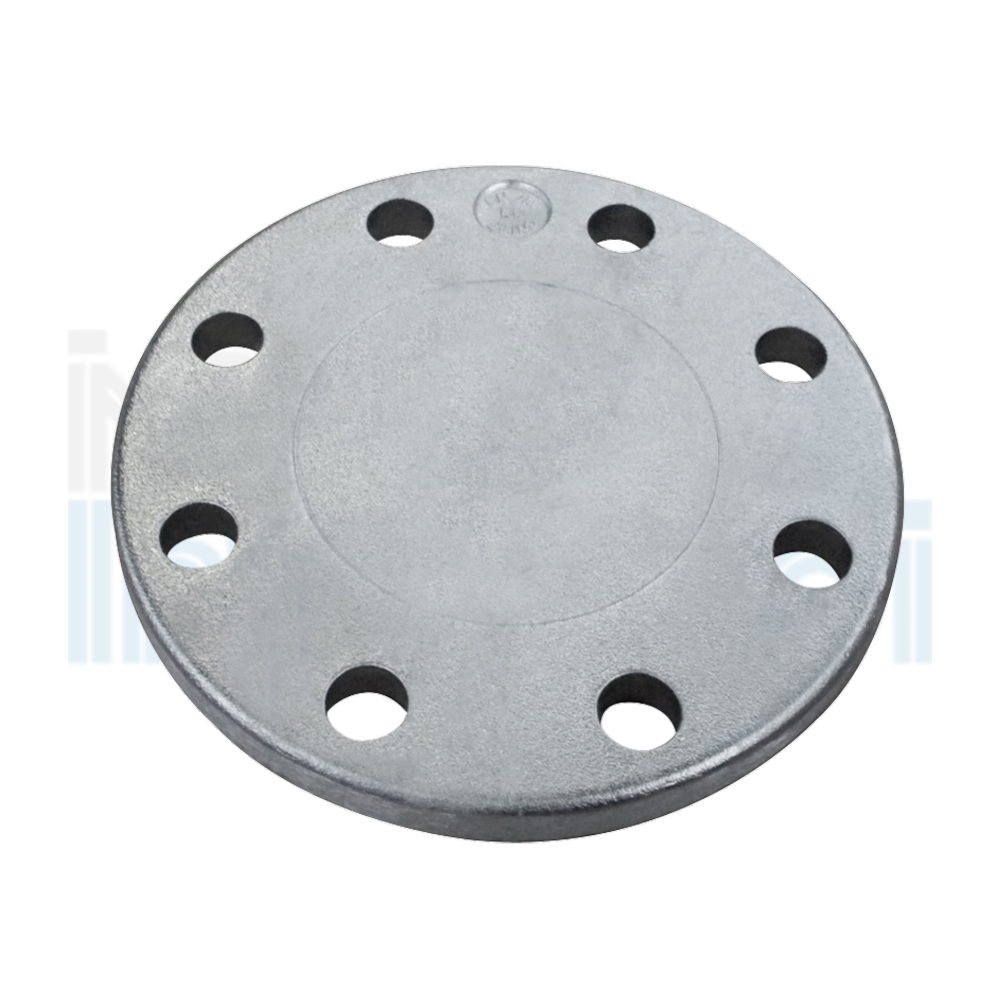

FLANGE CIECHE ALLUMINIO

BLIND ALUMINIUM FLANGES

TECHNICAL INFORMATION
Dimensions compatible with EN 1092-1/02 PN 10 (DIN 2642)
Material: aluminium alloy EN AB 47000 (EX UNI 7369)
Surfaces finish: blank (epossidic painting on request)

CERTIFICATES EN 10204/2.1

FLANGE CIECHE ALLUMINIO

BLIND ALUMINIUM FLANGES

TECHNICAL INFORMATION
Dimensions compatible with EN 1092-1/02 PN 10 (DIN 2642)
Material: aluminium alloy EN AB 47000 (EX UNI 7369)
Surfaces finish: blank (epossidic painting on request)

CERTIFICATES EN 10204/2.1

Diametro Nominale

Nominal Pipe Size

Flangia

Flange

Fori

Holes

Peso

Weight

DN

Ø D

b

Ø K

Ø f

nr.

Kg.

10

90

12

60

14

4

0,19

15

95

12

65

14

4

0,20

20

105

12

75

14

4

0,27

25

115

12

85

14

4

0,30

32

140

16

100

18

4

0,60

40

150

16

110

18

4

0,70

50

165

16

125

18

4

0,85

65

185

16

145

18

4

1,08

80

200

18

160

18

8

1,35

100

220

18

180

18

8

1,70

125

250

18

210

18

8

1,21

150

285

18

240

22

8

2,90

200

340

20

295

22

8

4,60

250

395

22

350

22

12

6,70

300

445

22

400

22

12

8,60

350

505

22

460

22

16

10,70

400

565

25

515

25

16

14,50

450

615

25

565

25

20

16,00

500

670

28

620

25

20

22,40

Si%

Cu%

Fe%

Mn%

Mg%

Zn%

Ni%

Ti%

Sn%

Pb%

AI%

11,5 ÷ 13,5

0,8 max

0,8 max

0,2 ÷ 0,4

0,3 max

0,5 max

0,3 max

0,15 max

0,10 max

0,15 max

Il resto

(83 ÷ 87,5)
