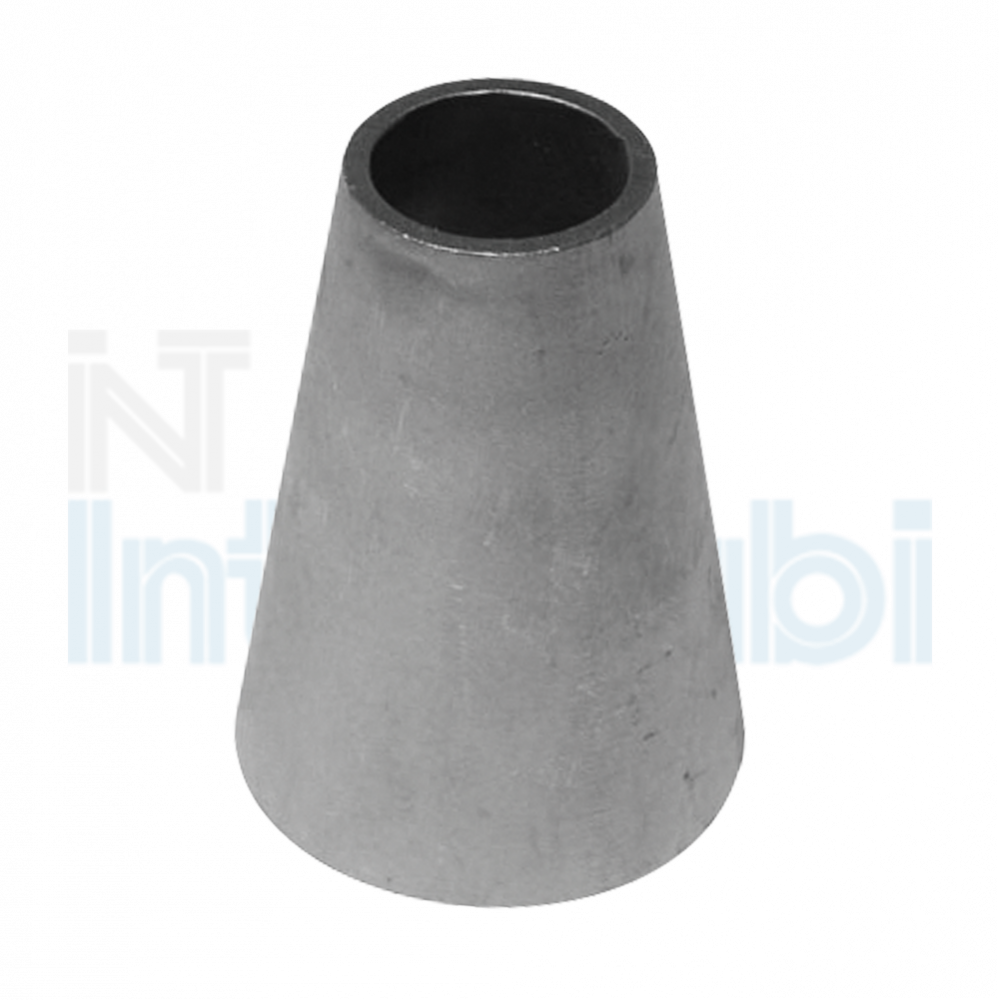

TECHNICAL INFORMATION
Dimensions and tolerances according to EN 10253-3 (EX AFNOR)
Made from welded pipe or plate

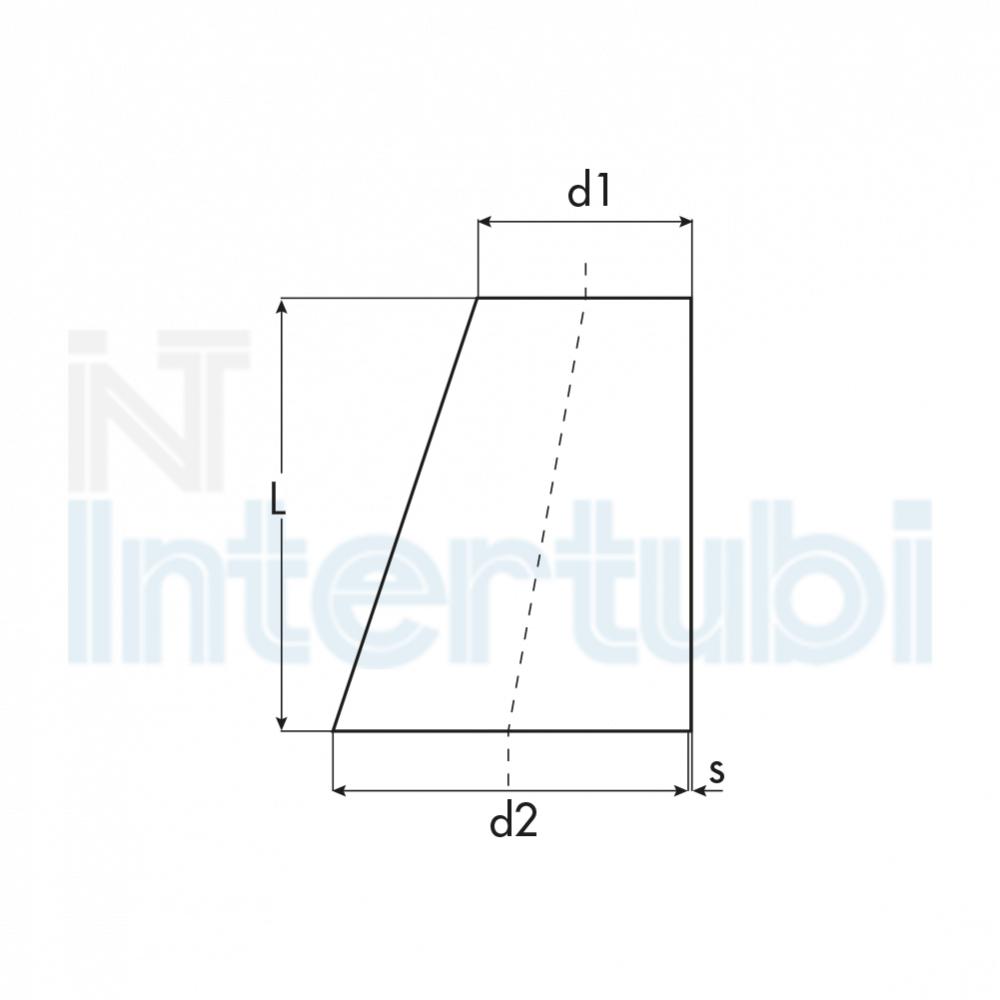

Reducers length: according to the size-table beside L= 3X (bigger Ø - smaller Ø)
TECHNICAL INFORMATION
Dimensions and tolerances according to EN 10253-3 (EX AFNOR)
Made from welded pipe or plate
Reducers length: according to the size-table beside L= 3X (bigger Ø - smaller Ø)
|
ø D1 EST.MM O D1 OUTS.DIAM MM |
ø D2 EST.MM O D2 OUTS.DIAM MM |
Spessore Thickness |
L |
Peso Teorico Theoretical Weight Kg |
|
21,3 |
17,2 |
2 |
12 |
0,02 |
|
26,9 |
21,3 |
2 |
17 |
0,04 |
|
33,7 |
26,9 |
2 |
20 |
0,06 |
|
42,4 |
26,9 |
2 |
46 |
0,09 |
|
33,7 |
2 |
26 |
0,05 |
|
|
48,3 |
26,9 |
2 |
63 |
0,12 |
|
33,7 |
2 |
43 |
0,09 |
|
|
42,4 |
2 |
17 |
0,04 |
|
|
26,9 |
3 |
63 |
0,18 |
|
|
33,7 |
3 |
43 |
0,13 |
|
|
42,4 |
3 |
17 |
0,06 |
|
|
60,3 |
26,9 |
2 |
99 |
0,22 |
|
33,7 |
2 |
79 |
0,19 |
|
|
42,4 |
2 |
53 |
0,14 |
|
|
48,3 |
2 |
36 |
0,09 |
|
|
26,9 |
3 |
99 |
0,33 |
|
|
33,7 |
3 |
79 |
0,28 |
|
|
42,4 |
3 |
53 |
0,21 |
|
|
48,3 |
3 |
36 |
0,14 |
|
|
76,1 |
33,7 |
2 |
126 |
0,35 |
|
42,4 |
2 |
100 |
0,3 |
|
|
48,3 |
2 |
82 |
0,26 |
|
|
60,3 |
2 |
47 |
0,16 |
|
|
76,1 |
33,7 |
3 |
126 |
0,53 |
|
42,4 |
3 |
100 |
0,45 |
|
|
48,3 |
3 |
82 |
0,39 |
|
|
60,3 |
3 |
47 |
0,24 |
|
|
88,9 |
42,4 |
2 |
138 |
0,46 |
|
48,3 |
2 |
120 |
0,42 |
|
|
60,3 |
2 |
85 |
0,32 |
|
|
76,1 |
2 |
38 |
0,16 |
|
|
42,4 |
3 |
138 |
0,69 |
|
|
48,3 |
3 |
120 |
0,63 |
|
|
60,3 |
3 |
85 |
0,48 |
|
|
76,1 |
3 |
38 |
0,24 |
|
|
114,3 |
48,3 |
2 |
195 |
0,81 |
|
60,3 |
2 |
160 |
0,71 |
|
|
76,1 |
2 |
113 |
0,56 |
|
|
88,9 |
2 |
75 |
0,39 |
|
|
48,3 |
3 |
195 |
1,21 |
|
|
60,3 |
3 |
160 |
1,06 |
|
|
76,1 |
3 |
113 |
0,83 |
|
|
88,9 |
3 |
75 |
0,58 |
|
|
139,7 |
60,3 |
2 |
235 |
1,20 |
|
76,1 |
2 |
188 |
1,03 |
|
|
88,9 |
2 |
155 |
0,87 |
|
|
139,7 |
114,3 |
2 |
75 |
0,49 |
|
60,3 |
3 |
235 |
1,8 |
|
|
76,1 |
3 |
188 |
1,55 |
|
|
88,9 |
3 |
155 |
1,31 |
|
|
114,3 |
3 |
75 |
0,73 |
|
|
168,3 |
76,1 |
2 |
273 |
1,70 |
|
88,9 |
2 |
235 |
1,54 |
|
|
114,3 |
2 |
160 |
1,15 |
|
|
139,7 |
2 |
85 |
0,60 |
|
|
76,1 |
3 |
273 |
2,55 |
|
|
88,9 |
3 |
235 |
2,31 |
|
|
114,3 |
3 |
160 |
1,73 |
|
|
139,7 |
3 |
85 |
0,99 |
|
|
219,1 |
88,9 |
2 |
385 |
3,02 |
|
114,3 |
2 |
310 |
2,63 |
|
|
139,7 |
2 |
235 |
2,15 |
|
|
168,3 |
2 |
150 |
1,48 |
|
|
88,9 |
3 |
385 |
4,53 |
|
|
114,3 |
3 |
310 |
3,95 |
|
|
139,7 |
3 |
235 |
3,22 |
|
|
168,3 |
3 |
150 |
2,23 |
|
|
273 |
168,3 |
2 |
510 |
3,48 |
|
219,1 |
2 |
160 |
1,99 |
|
|
168,3 |
3 |
510 |
5,22 |
|
|
219,1 |
3 |
160 |
2,99 |
|
|
323,9 |
219,1 |
2 |
310 |
4,29 |
|
273 |
2 |
151 |
2,29 |
|
|
219,1 |
3 |
310 |
6,43 |
|
|
273 |
3 |
151 |
3,43 |
|
|
355,6 |
219,1 |
3 |
404 |
8,87 |
|
273 |
3 |
244 |
5,87 |
|
|
323,9 |
3 |
94 |
2,44 |
|
|
406,4 |
273 |
3 |
395 |
10,29 |
|
323,9 |
3 |
244 |
6,81 |
|
|
355,6 |
3 |
150 |
4,38 |
|
|
457 |
323,9 |
3 |
395 |
11,77 |
|
355,6 |
3 |
301 |
9,34 |
|
|
406,4 |
3 |
150 |
4,96 |
|
|
508 |
355,6 |
3 |
451 |
14,88 |
|
406,4 |
3 |
301 |
10,51 |
|
|
457 |
3 |
150 |
5,54 |
